一、產品介紹

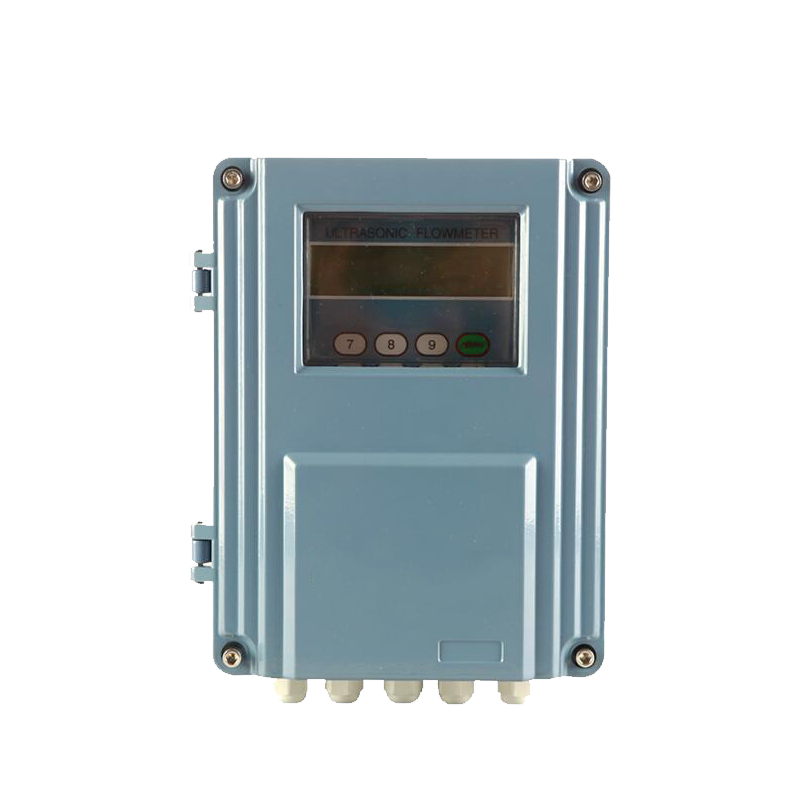

中英文顯示版JC-HS-100F型超聲波流量計是在博采國內、外超聲波流量計眾長的基礎上，采用高抗干擾技術設計的一種全新通用時差型多功能超聲波流量計，適用于工業環境下連續測量不含高比例氣泡的大多數清潔均勻液體的流量和熱量。
中華人民共和國城鎮建設行業標準CJ/T 3063-1997《給排水用超聲波流量計（傳播速度差法）》。
產品執行檢定規程：中華人民共和國國家計量檢定規程JJG 198-94《速度式流量計》。
二、產品參數
項目 | 性能、參數 |
測量主機 | 準確度 | 1.0 % （國產超聲波流量計真正達到此精度者） |
重復性 | 0.2% |
流速范圍 | 0m/s~ ±32m/s |
測量原理 | 超聲波傳播時差原理，雙CPU并行工作，4字節浮點運算 |
測量周期 | 500mS (每秒2次)。 |
顯示 | 2×10背光型漢字液晶顯示器。 |
操作 | 固定式：4×4輕觸鍵盤。 |
輸入 | 5路4mA~20mA輸入，準確度0.1% ，可輸入壓力、液位、溫度等信號。 |
輸出 | 電流信號：4mA~20mA或0mA~20mA, 阻抗0~1kW,浮空，準確度0.1%。
頻率信號：1~9999Hz之間任選（OCT輸出）。
脈沖信號：正、負、凈流量及熱量累計脈沖，繼電器及OCT輸出。
報警信號：繼電器及OCT輸出，可選近20種源信號。
數據接口：RS232串行接口，可選配RS485或CAN總線方式。
|
其他功能 | 記憶日、月、年累積流量，上、斷電時間、流量和流量管理功能。
可選自動或手動補加累積量功能，記憶每天的工作狀態。
可編程定量（批量）控制器。
故障自診斷功能。
網絡工作方式等。
|
傳 感 器 | 外縛式：標準S型，適用于管徑DN15～DN100mm
標準M型，適用于管徑DN50～DN700mm（若管道條件好也可測較大口徑）
標準L型，適用于管徑DN300～DN6000mm
|
插入式：測量管道材質不限（可焊接、不可焊接都可以）適用于管徑DN80以上。 |
標準π型管段式：適用于管徑DN10-DN40，整機測量精度±0.5%
標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
|
電纜長度SEYV75-2屏蔽型，單根可加長至500米（超過此長度請同廠家聯系）。 |
管道 | 管??材 | 鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等質地密致管道，允許有襯里。 |
襯 材 | 環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯 |
內 徑 | 15mm～6000mm |
直管段長度 | 上游≥10D，下游≥5D，距泵出口處≥30D。 |
流體 | 種 類 | 水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 |
濁? 度 | ≤10000 ppm, 且氣泡含量小。 |
溫 度 | -10℃～150℃ |
流 向 | 可對正反向流量分別計量，并可計量凈流量。 |
工作環境 | 溫 度 | 主機：-10℃～70℃（大于此溫度范圍要求請與廠家聯系）探頭：-30℃～+150℃ |
濕 度 | 主機：85%RH，探頭：可浸水工作，水深≤3米。 |
電 源 | 固定式、盤裝式：AC220V或選用DC8～36V，AC7～30V供電方式。用戶可更據現場電源情況選用我公司生產的UPS-72型備用充電電源，在外接電源(AC220V)掉電時,可提供給固定式超聲波流量計約72小時的工作電能,當外接電源恢復后,自動充電。 |
功 耗 | 小于2w |
工作時間 | 連續 |
體 積 | 固定式標準型251×192×80mm，盤裝式80×160×250mm |
重 量 | 3kg（固定式標準型主機），1.5kg(盤裝式主機) |
三、產品特點
1、校正后精度可達到0.5級。
2、采用了平衡差分發射和平衡差分接受電路，抗干擾性能和適應性能有很大提高，能適用于大功率變頻器工作場合，并通過嚴酷的電磁干擾實驗。
3、采用了國外新LSI（大規模集成電路），對系統進行集成化設計，使功耗降低，可靠性和一致性顯著提高。
購買流速流量儀之前，我們要明確的是什么是”流速流量”,
它是用來做什么的?
一、什么是”流速流量”?
1,流速：流速指單位時間內水體移動的距離，單位為m/s。渠道和河道里的水流各點的流速是不相同的，靠近河(渠)底、河邊處的流速較小，河中心近水面處的流速大，為了計算簡便，通常用橫斷面平均流速來表示該斷面水流的速度。
2,流量： 指單位時間內通過某一過水?dāng)嗝娴乃?，單位為m3/s。
3,流量與流速的關系：流量= 平均流速×管道截面積
二、流速流量儀是用來做什么的?
流速流量儀是一種專為水文水利、江河流速測量、農田灌溉、市政排水、工業污水、水政水資源，溝渠明渠，水利工程，建筑排水，污水測流等行業流速流量測量的一種便攜式測量儀表，它采用了特殊的超微功耗電路設計，全數字信號處理技術，使得儀表測量更加穩定可靠，測量精度高，可廣泛用于水文、水利、農灌、給排水等需要經常移動測量而且現場又無電源的場合，是目前插入式測量水流速流量較多的儀器之一。
注意:了解流速流量是什么,它的用途后,那么我們?nèi)绾蝸磉x擇合適的流速流量儀？
聚創通過以下產品分類的對比,幫助您來選擇合適的產品:
產品類型 | 產品名稱 | 型號 | 特點 |
明渠式流速流量儀 | 旋漿式流速流量儀 | JC-HS | 可以測明渠式水文流速，符合國家明渠測量標準 |
明渠式流速流量儀 | 旋漿式流速流量儀 | JC-HS-2 | 可以測明渠式水文流速，符合國家明渠測量標準,輸入橫截面積后，可以換算成流量 |
渦輪式流速儀 | 便攜式流速儀 | FP111、FP211、FP311 | 區別在于探頭長度范圍不同，渦輪式流速計，用于現場測量平均流速 |
電波式流速儀 | 手持式電波流速儀 | SVR | 俗稱“雷達測速槍”，主要用于野外巡測和洪水、潰壩、決口、泥石流等應急測量，尤其適用于汛期搶測洪峰。 |
超聲波式流速儀 | 手持式超聲波多普勒流速儀 | LSH10-1A | 應用超聲“多普勒效應”原理制成的超聲測流儀 |
管道式流速流量儀 | 手持式超聲波流量計 | JC-HS-100H | 適用于管道的流速流量的測量 |
在線式流速流量儀 | 在線式超聲波多普勒流速儀 | LSH10-1 | 應用超聲“多普勒效應”原理制成的超聲測流儀。它沒有旋漿、軸承等轉動部件，用超聲波技術探測流速，無摩擦、無慣性，測量點在機體前方，不破壞流場 |
在線式流速流量儀 | 分體式超聲波明渠流量計 | JC-HS-100M | 故障率低、易安裝、易維護：本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式 |
在線管道式流速流量儀 | 固定分體式超聲波流量計 | JC-HS-100F | 固定壁掛式或盤裝式安裝 |
在線式液位計 | 一體式超聲波液位計 | JC-HS-200H | 本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據 |
在線式液位計 | 分體式超聲波液位計 | JC-HS-200F | 分體式超聲波液位計擁有全新的信號處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點 |
在線式液位計 | 分體式超聲波液位差計 | JC-HS-200M | RS485、Modbus協議或定制協議,具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點 |
備注：我公司可根據客戶要求定做非標產品,可OEM貼牌或提供中性產品。
